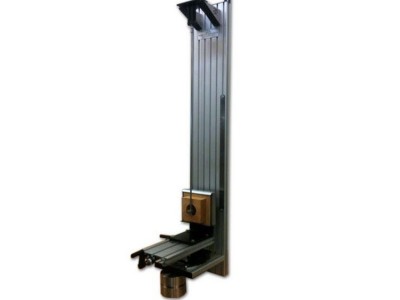

本装置符合GB/T2099.1-2021第24.2章节及图26规格、IEC 60884-1-2006第24.1章、GB/T2423.55(试验 EHA)、BS1363-2第20.1.3节、图21，GB16915.1-2014、IEC 60669-1:2007(Ed.3.2)，MOD 第20.1节 图15、图16、图17、图18标准要求。
摆锤冲击试验装置主要技术参数：
1、冲击元件半径：10mm
2、冲击元件材质：洛氏硬度85≤HR≤100的聚酰胺材料
3、冲击元件质量：250g
4、冲击长度：1000mm±1mm
5、冲击跌落高度：80mm、120mm、160mm、200mm可任意选择
6、摆臂：外径Ф9mm、厚0.5mm不锈钢管
7、安装架表面：175×175×8mm的层压板
8、安装支架总质量：10±1kg
9、装置主体材料：铝合金型材（带底座工具箱）
10、冲击角度可调整，产品夹具可前后、左右调整，也可绕垂直轴转动。
满足GB/T2099.1-2021第24.2章节及图26规格、IEC 60884-1-2006第24.1章、GB/T2423.55(试验 EHA)、BS1363-2第20.1.3节、图21，GB16915.1-2014、IEC 60669-1:2007(Ed.3.2)，MOD 第20.1节 图15、图16、图17、图18标准要求。
